產品概述：
HS系列的產品廣泛應用于冶金、礦山、電廠、化工等行業，該系列產品具有結構合理、運行可靠、壽命長等特點，深受用戶和現場操作人員的歡迎。HS型泵為懸臂、臥式離心渣漿泵。適用于冶金、礦山、煤炭、電力、鋼鐵等行業輸送強磨蝕、高濃度渣漿。該類型泵業可以多級串聯使用。HS型泵的泵體具有可更換的耐磨金屬內襯或橡膠內襯，葉輪采用耐磨高鉻合金材料，護套采用耐磨高鉻合金材料。HS型泵的軸封可采填料密封或機械密封。泵的吐出口位置可根據需要按45°間隔，旋轉八個不同的角度安裝使用。此系列臥式渣漿均采用同一系列的傳動部分，包括托架和軸承組件，泵軸直徑大、剛性好、懸臂短、在惡劣的工況下不會彎曲和振動，軸承根據傳動的功率不同選用重型單列或雙列圓錐滾子軸承及圓柱滾子軸承，能夠承受泵的最大軸向及徑向載荷，軸承按軸承箱結構可采用油脂潤滑或稀油潤滑，軸承體兩端有密封端蓋，迷宮套及迷宮環，能有交防止礦漿等污物進入軸承，保證軸承能安全運行，具有較長的壽命。

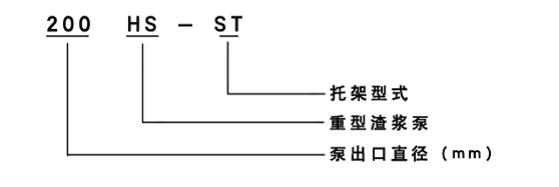

型號意義： HS型渣漿泵型號意義：
（R）HS型渣漿泵直聯傳動清水性能表
|
型號
|
流量
(m³/h)
|
揚程
|
轉速
(r/min)
|
允許配代最大功率
(KW)
|
最高效率
（%）
|
汽蝕
余量
(m)
|
口徑
(進口/出口)
(mm)
|
|
20HS-B
|
6.5-27
|
6-66
|
1200-3800
|
15
|
40
|
1-5
|
38/25
|
|
40HS-B
|
14.4-64
|
6-56
|
1200-3200
|
15
|
45
|
1.5-10
|
50/38
|
|
50HS-C
|
18-100
|
10-60
|
1300-2700
|
30
|
58
|
1.5-11
|
75/50
|
|
50HS-X
|
18-100
|
10-60
|
1300-2700
|
30
|
30
|
1.5-11
|
75/50
|
|
75HS-C
|
36-160
|
10-50
|
1000-2200
|
30
|
70
|
1-7
|
100/75
|
|
75HS-D
|
36-160
|
10-50
|
1000-2200
|
60
|
70
|
1-7
|
100/75
|
|
75HS-X
|
36-160
|
10-50
|
1000-2200
|
30
|
60
|
1-7
|
100/75
|
|
100HS-D
|
70-360
|
11-60
|
800-1600
|
60
|
68
|
1.8-8
|
150/100
|
|
100HS-E
|
70-360
|
11-60
|
800-1600
|
120
|
68
|
1.8-8
|
150/100
|
|
100HS-X
|
70-360
|
11-60
|
800-1600
|
300
|
68
|
1.8-8
|
150/100
|
|
150HS-E
|
180-700
|
10-55
|
500-1140
|
120
|
70
|
1-8
|
200/150
|
|
150HS-X
|
180-700
|
10-55
|
500-1140
|
300
|
70
|
1-8
|
200/150
|
|
200HS-F
|
288-1400
|
10-60
|
400-850
|
260
|
71
|
1.5-12
|
250/200
|
|
200HS-ST
|
288-1400
|
10-60
|
400-850
|
560
|
71
|
1.5-12
|
250/200
|
|
200HS-X
|
288-1400
|
10-60
|
400-850
|
560
|
71
|
1.5-12
|
250/200
|
|
250HS-ST
|
360-1600
|
9-62
|
300-800
|
560
|
80
|
1.2-7
|
300/250
|
|
250HS-X
|
360-1600
|
9-62
|
300-800
|
710
|
80
|
1.2-7
|
300/250
|
|
300HS-ST
|
570-2800
|
12-16
|
300-600
|
560
|
77
|
2-14
|
350/300
|
|
300HS-T
|
570-2800
|
12-16
|
300-600
|
1200
|
77
|
2-14
|
350/300
|
|
300HS-X
|
570-2800
|
12-16
|
300-600
|
710
|
77
|
2-14
|
350/300
|
|
350HS-TU
|
720-3400
|
12-60
|
250-550
|
1200
|
83
|
3-10
|
400/350
|
|
R20HS-B
|
5.7-25
|
8-50
|
1400-3400
|
15
|
35
|
1-5
|
38/25
|
|
R40HS-B
|
11-46
|
6-38
|
1000-2600
|
15
|
50
|
0.8-5
|
50/38
|
|
R50HS-C
|
18-64
|
13-37
|
1300-2100
|
30
|
55
|
1.2-4
|
75/50
|
|
R75HS-C
|
36-162
|
7-33
|
800-1800
|
30
|
59
|
0.8-6
|
100/75
|
|
R75HS-D
|
36-162
|
7-33
|
800-1800
|
60
|
59
|
0.8-6
|
100/75
|
|
R75HS-X
|
36-162
|
7-33
|
800-1800
|
60
|
59
|
0.8-6
|
100/75
|
|
T75HSS-X
|
36-162
|
7-33
|
800-1800
|
30
|
59
|
-
|
100/75
|
|
R100HS-D
|
72-324
|
11-40
|
800-1350
|
60
|
71
|
1-5.5
|
150/100
|
|
R100HS-E
|
72-324
|
11-40
|
800-1350
|
120
|
71
|
1-5.5
|
150/100
|
|
R100HS-X
|
72-324
|
11-40
|
800-1350
|
300
|
71
|
1-5.5
|
150/100
|
|
R100HSS-R
|
72-324
|
11-40
|
800-1350
|
300
|
71
|
-
|
150/100
|
|
R150HS-E
|
144-720
|
8-48
|
400-1000
|
120
|
70
|
1.5-11.5
|
200/150
|
|
R150HS-X
|
144-720
|
8-48
|
400-1000
|
300
|
70
|
1.5-11.5
|
200/150
|
